■ 概述

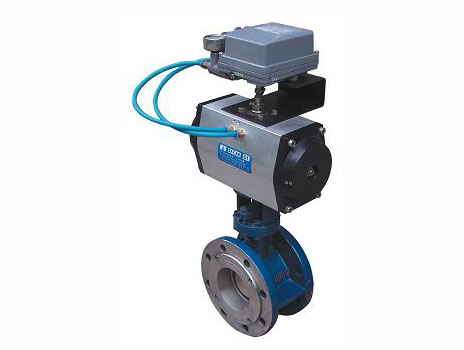

ZSHW氣動三偏心蝶閥，由氣動活塞式執行機構和三偏心蝶閥組成。

最新的三偏心設計原理，具有密封性能好、閥體流道暢通、流通能力大、蝶板與閥座之間摩擦少、壽命長、適用范圍廣、修護方便等特點。

廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

■ 閥體

型    式：三偏心型

公稱通徑：80～1000mm

公稱壓力：PN1.0、1.6MPa

連接型式：對夾式、法蘭式（法蘭標準：JB/T79.1-94、79.2-94等）

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥蓋：與閥體成一整體  -45～+400℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

■ 閥內組件

閥芯型式：部分球面型

蝶板材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

額定行程：全開90°

■ 執行機構

型    式：DA、SR、AW、GT單作用、雙作用活塞式執行機構

供氣壓力：400～700KPa

氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞、

環境溫度：-30～+70℃

■ 閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

■ 附件

定位器（HEP型、YT1000型）、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
